衬氟阀门系列

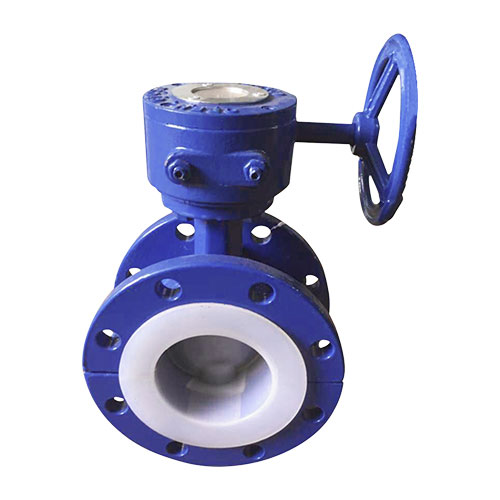

  • 产品名称:衬氟法兰蝶阀
  • 产品型号:D341F46
  • 产品描述:蝶阀又叫翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀。
  • 产品详情

    14.jpg·



    蝶阀主要由阀体、阀杆、蝶板和密封圈组成。阀体呈圆筒形,轴向长度短,内置蝶板。
    特点
    1、蝶阀具有结构简单、体积小、重量轻、材料耗用省,安装尺寸小,开关迅速、90°往复回转,驱动力矩小等特点,用于截断、接通、调节管路中的介质,具有良好的流体控制特性和关闭密封性能。
    2、蝶阀可以运送泥浆,在管道口积存液体最少。 低压下,可以实现良好的密封。 调节性能好。
    3、蝶板的流线型设计,使流体阻力损失小,可谓是一种节能型产品。
    4、阀杆为通杆结构,经过调质处理,有良好的综合力学性能和抗腐蚀性,抗擦伤性。蝶阀启闭时阀杆只作旋转运动而不作升降运行,阀杆的填料不易破坏,密封可靠。与蝶板锥销固定,外伸端为防冲出型设计,以免在阀杆与蝶板连接处意外断裂时阀杆崩出。
    5、 连接方式有法兰连接、对夹连接、对焊连接及凸耳对夹连接。
    驱动形式有手动、蜗轮传动、电动、 气动、液动、电液联动等执行机构,可实现远距离控制和自动化操作。
    优点
    1、启闭方便迅速、省力、流体阻力小,可以经常操作。
    2、结构简单,外形尺寸小,结构长度短,体积小,重量轻,适用于大口径的阀门。
    3、可以运送泥浆,在管道口积存液体最少。
    4、低压下,可以实现良好的密封。
    5、调节性能好。
    6、全开时阀座通道有效流通面积较大,流体阻力较小。
    7、启闭力矩较小,由于转轴两侧蝶板受介质作用基本相等,而产生转矩的方向相反,因而启闭较省力。
    8、密封面材料一般采用橡胶、塑料、故低压密封性能好。
    9、安装方便。
    10、操作灵活省力,可选择手动、电动、气动、液压方式。
    缺点
    1、使用压力和工作温度范围小。
    2、密封性较差。
    蝶阀按结构形式可分为偏置板式、垂直板式、斜板式和杠杆式。
    按密封形式可软密封型和硬密封型两种。软密封型一般采用橡胶环密封,硬密封型通常采用金属环密封。
    按连接型式可分为法兰连接和对夹式连接;按传动方式可分为手动、齿轮传动、气动、液动和电动几种。



    公称通经主要尺寸参考值
    DNLDD1D2fbZ-фdDD1D2fbZ-фdD0H
    mminch对夹法兰
    AMSI.150LbJIS10K
    4011/2"3310613098.5733164-15140105853174-19150140
    502"43108152120.5923174-191551201003174-19150140
    6521/2"46112178139.51053194-191751401203194-19150150
    803"46114190152.51273204-191851501303198-19160165
    1004"52127229190.51573248-192101751553198-19160180
    1255"561402542161863258-222502101853218-23180200
    1506"56140279241.52163278-222802402143238-23180220
    2008"60152353298.52703308-2233029026532312-23200270
    25010"68155406362.532443212-2540035532542512-25200320
    30012"7817848343238143412-2544540037042516-25240330
    35014"7819053347641343712-3049044541542716-25240385
    40016"102216597

    539.5

    47043916-3056051047543016-27280430
    45018"11422263557853344216-3362056553043220-27280480
    50020"12722969863558444520-3367562058543220-27320540
    60024"154267813749.569255020-3679573069053424-33320610



    公称通经主要尺寸参考值
    DNLDD1D2fbZ-фdDD1D2fbZ-фdD0H
    mminch对夹法兰
    PN0.6MPaPN1.0MPa
    4011/2"33106130100803174-14150110853194-18150140
    502"43108140110903174-141651251003214-18150140
    6521/2"461121601301103174-141851451203214-18150150
    803"461141901501253194-182001601353218-18150165
    1004"521272101701453194-182201801553238-18200180
    1255"561402402001753208-182502101853238-18200200
    1506"561402652252003218-182852402103258-23200220
    2008"601523202802553238-183402952653258-23240270
    25010"6815537533531042612-1839535032042812-23240320
    30012"7817844039536342612-2344540037042812-23240330
    35014"7819049044541642612-2350546043042816-23280385
    40016"10224654049546342616-2356551548042816-23280430
    45018"11422259555051842616-2361556553043016-26280480
    50020"12722964560056842620-2367062058043020-26320540
    60024"15426775570566752820-2678072568053420-30320610
    70028"16529286072077253024-2689584079553624-30360650
    80032"19031897592087853024-30101595090053824-33360710
    90036"2033301075102098053024-3011151050100054028-33380780
    100040"21641011751120108053228-3012301160111554228-36400900
    120048"25447014051340129553232-3314551380133054432-394001050


    公称通经主要尺寸参考值
    DNLDD1D2fbZ-фdDD1D2fbZ-фdD0H
    mminch对夹法兰
    PN1.6MPaPN2.5MPa
    4011/2"33106150110853194-18150110853194-18150140
    502"431081651251003214-181651251003214-18150140
    6521/2"461121851451203214-181851451203238-18150150
    803"461142001601353228-182001601353258-18150165
    1004"521272201801553238-182351901553258-23200180
    1255"561402502101853238-182702201853278-26200200
    1506"561402852402103258-233002502103298-26200220
    2008"6015234029526532512-2636031027533112-26240270
    25010"6815540535532042812-2642537033043412-30240320
    30012"7817846041037043012-2648543039043616-30240330
    35014"7819052047043043216-2655549045044016-33240385
    40016"10224658052548043416-3062055050544216-36280430
    45018"11422264058555044220-3067060055044820-36280480
    50020"12722971465061054220-3373066061044820-36320540
    60024"15426784077072054820-36





    320610
    70028"16529291084075954824-36





    360650
    80032"190318102595090054824-39





    360710
    90036"20333011251050100055028-39





    380780
    100040"21641012551170111055028-42





    400900
    120048"25447014851390133055032-48





    4001050
